Замена электропроводки в квартире своими руками, как правило, приурочивается к капитальному ремонту. И составляет, пожалуй, самую сложную его часть. Соответственно – и цена. В областном городе в средней полосе РФ профессиональная замена проводки стоит примерно 1000 руб. на 1 кв.м общей площади жилья. Браться за самостоятельную замену проводки нужно лишь в том случае, если ремонт необходим, а вы стеснены в средствах.

МЕДЬ, ЗЕМЛЯ И ДОЗЫ

Замена электропроводки в жилом помещении держится на трех китах:

1. Замена алюминиевых проводов на медные.
2. Переход со схемы электропитания TN–C (глухозаземленная нейтраль) на TN–C–S (с защитным заземлением потребителей).
3. Переход от разводки проводов разветвлением на подключение групп отдельными ветвями.

Поясним по порядку:

Алюминиевая электропроводка благодаря своей дешевизне и экологичности (добыча и выплавка меди тогда были чрезвычайно вредными производствами) получила широкое распространение в мире в 30-х – 60-х годах. Однако со временем выяснилось, что алюминий для электропроводов непригоден:

• В течение 20 лет в цепях под током в металле происходят изменения, суть которых полностью не ясна до сих пор; прежде всего – алюминий становится очень хрупким, и на проводку из него буквально дышать нельзя.
• При малейшем попадании влаги алюминий подвержен электрокоррозии, распространяющейся под оболочку; целый на вид провод оказывается истонченным до волоска; отсюда – внезапные отказы, самые аварийные.
• Алюминий – мягкий металл. Из-под винтов клемм он выдавливается, скрутки ослабевают, а пайка алюминия сложна, дорога и относится к числу вредных производств. Поэтому алюминиевые контакты ненадежны.

У проводов ЛЭП срок службы менее 20 лет, и там пороки алюминия не сказываются. Но в квартирной проводке алюминий ныне запрещен.

Советская схема электроснабжения TN–C применялась вынужденно, из-за необходимости массовой электрификации с условиях острого дефицита цветных металлов и большой протяженности коммуникаций в огромной стране. С 1997 г. в РФ принята система электроснабжения TN–C–S, обеспечивающая безопасность потребителей независимо от состояния электросети. От СССР осталось множество незаземленных многоэтажек, но раз проблема есть, ее нужно решать; не «сверху», так своими силами.

Разветвительная схема разводки также применялась вынужденно, и по тем же причинам, что и TN–C. При этом к более мощным проводам квартирного ввода по их длине подключались ответвления к группам. Ответвления делались в распределительных коробках – электродозаторах (дозах); главная квартирная доза располагается рядом со счетчиком.

Каждое ответвление – снятая изоляция и скрутка либо клеммы: ненадежно и чувствительно к замоканию. Ныне еще не узаконена (но дело к тому идет), но общеупотребительна разводка ветвями: от ввода к каждой группе подключений идет отдельный цельный кусок кабеля в двойной или тройной изоляции. Никаких скруток и клемм, влаги не боится.

ЭТАПЫ РАБОТЫ

Расходы на монтаж электропроводки можно сократить вдвое и более. Дело в том, что замена электропроводки производится в пять этапов:

1. Разработка схемы электроснабжения квартиры (дома).
2. Составление плана разводки электропроводки, его утверждение и регистрация совместно со схемой электроснабжения.
3. Устройство ремонтной времянки.
4. Прокладка электропроводки.
5. Установка механизмов (выключателей, автоматов), УЗО, точек подключения (розеток) и стационарных электроприборов (осветительных приборов, теплого пола, стиральной машины, кондиционера, электродуховки и т.п.).

До начала работ по замене электропроводки должно быть по возможности устроено защитное заземление или обеспечено защитное зануление. Однако его устройство – тема отдельной статьи.

Разводка электропроводки по точкам осуществляется на последнем этапе в ходе установки механизмов, автоматики, точек подключения и электроприборов.

На каждом из этапов замены электропроводки можно сэкономить. В целом можно уменьшить расходы наполовину и более – до 650-450 руб/квадрат, в зависимости от того, что у вас получится самостоятельно, а что придется поручить специалистам.

СХЕМА ЭЛЕКТРОСНАБЖЕНИЯ

Взгляните на рисунок в разделе. Пока только взгляните. Дадим некоторые пояснения. Во-первых: kWA – счетчик электроэнергии; УЗО – устройство защитного отключения. Во-вторых – схема электропитания выполняется однолинейной.

Однолинейная схема электроснабжения квартиры

Обратите внимание на две косые черточки, перечеркивающие обозначение провода. Это значит, что в реале там два провода – фазный L и нулевой N (нейтраль), проложенные вместе. Защитный провод PE не перечеркнут, значит он идет отдельно. Если ввод трехфазный, то черточек на обозначениях его проводов будет три. Системы с изолированной нейтралью, в быту не применяющейся, не касаемся.

Теперь рассмотрите рисунок внимательно. Это однолинейная схема электропитания элитной квартиры на 200 кв. м. Если вам в ней в общем все понятно, вы сможете вычертить свою схему электроснабжения, даже если у вас нет электротехнического образования и чертить вы не умеете.

В худшем случае у вас получится аляповатый эскиз. Но по нему ищущий подработку студент-старшекурсник или пенсионер-электрик сможет за полвечера и недорого вычертить правильную схему. А если поручить схему практикующему специалисту с приличной и без того зарплатой, то влетит это в копеечку. Хлопот же вас не убавится: ведь ему нужны исходные данные.

ПРОДУМЫВАЕМ ЭЛЕКТРОСНАБЖЕНИЕ

Правильная электропроводка в доме зависит прежде всего от потребляемой мощности. В коттеджных поселках дают лимит потребления 10-20 кВт на жилье, но в городской квартире это нереально: либо все время будет выбивать автомат в подъезде, либо, что еще хуже, погорит домовая проводка. А в старых домах, где чаще всего замена проводки и требуется, заложен «хрущевский» лимит в 1,3 кВт; на пределе – 2 кВт.

Однако все сразу никто не включает. Даже летом, когда работают кондиционеры, они включаются не в такт. Здесь случайность работает на потребителя: при среднестатистической потребляемой мощности в 4,3 кВт домовая проводка держится. Этот лимит и закладываем в основу расчета. Правда, если летом вы затеете стирку или глажку, кондиционер с бойлером придется выключать, иначе главный автомат вырубит всю квартиру. Но с этим уж придется примириться.

Не вдаваясь в подробности расчета, сразу дадим данные для средней городской квартиры в 40-100 кв. м общей площади:

• Главный автомат – от 25 до 32 А в зависимости от площади. Для дотошных: коэффициент запаса по току – 1,3-1,5. Давать 2 в многоквартирках нельзя: общая проводка «чахлая».
• Квартирное УЗО – 50 А 30 мкА разбаланс.
• Кухня – две ветви проводки по 4 кв. мм; на каждой – автомат на 25 А и УЗО 30 А 30 мкА. Запитка ванной – из кухни; на схеме не обозначается, см. ниже.
• Кондиционер – ветвь 2,5 кв.мм; автомат – 16 А, УЗО – 20 А 30 мкА.
• Розеточные цепи и цепи освещения – по одной и той и другой в каждую комнату, кроме ванной и санузла; в них – только освещение; о ванной разговор еще впереди. Сечение прододов – 2,5 кв.мм; автоматика отключения не нужна, вполне хватит общеквартирной.

Вот и все исходники для однолинейной схемы электропитания квартиры. Можно чертить.

Рисунок: графические схемы для «наглядности»:

ВЫЧЕРЧИВАЕМ СХЕМУ

За основу можно взять схему, приведенную на самом первом рисунке. Ее верх, от выхода из счетчика, остается неизменным, нужно только изменить численные данные. Марка УЗО значения не имеет: если вы в конечном итоге поставите вместо АСТРО-УЗО другие, это ничего не нарушает.

В случае сомнений относительно обозначений – см. Приложение к ПУЭ (Правила устройства электроустановок потребителей) или ГОСТ 2.755-87 (CT СЭВ 5720-86). Следите только за номером ГОСТа: в поиске почему-то выскакивает уйма ссылок на ГОСТ 2.721-74 и даже ГОСТ 7624-55, от которых сейчас толку не больше, чем от Морального кодекса строителя коммунизма, в свое время лично отредактированного дорогим товарищем и незабвенным генсеком Леонидом Ильичом.

При вычерчивании схемы соблюдайте размеры условных обозначений элементов: их масштабирование не допускается. Если, к примеру, электрический конденсатор обозначается двумя параллельными линиями толщиной 0,5 мм и длиной 10 мм на расстоянии 2 мм одна от другой, то так тому и быть, даже если он один на листе ватмана А0.

ГОТОВИМ ПЛАН

Теперь рассмотрите рисунок, сопровождающий этот раздел. Это уже ПЛАН электропроводки: вот во что превращается схема, когда нужно делать руками. Дадим к плану пояснения:

1. В каждую комнату от счетчика должны идти как минимум две ветви – на цепи освещения и розетки.
2. Поскольку в обычной квартире один санузел, ДСУ (система дополнительного уравнивания потенциалов), не нужна. Ее ветвь на схеме обозначена пунктиром.
3. В ванной обозначьте только потолочный светильник во влагозащищенном исполнении и бойлер, если он там установлен. Ванная – случай особый и сложный, до нее речь еще дойдет.
4. Обозначайте только ветви к точкам подключения (розеткам) и стационарным электроустановкам. Стационарными считаются установки, жестко закрепленные на несущих конструкциях, или запитанные не через разъемное соединение. К примеру: бойлер и теплый пол – стационарные, а стиралка, посудомойка и электродуховка – нет. То, что они подключены к другим коммуникациям, электриков не касается и не волнует.
5. Не загромождайте схему мелочами наподобие светодиодной подсветки потолка, удлинителя на балкон и т.п. Инспекторов такие вещи только раздражают, и вполне приличный план может быть «зарублен».
6. Ни в коем случае не показывайте ветви на балкон или лоджию! Для городской квартиры это грубейшее нарушение ПУЭ. Эти помещения должны запитываться от розеток в других комнатах.

План электропроводки в квартире (кликабельно)

А теперь подскажем, как упростить подготовку плана:

• Возьмите в ДЭЗе или БТИ план вашей квартиры.
• Отсканируйте; если большой – кусками.
• В фотошопе склейте куски, и уберите старые обозначения проводки, стационарных электроприборов и точек подключения.
• Нанесите новые в соответствии со схемой и по образцу приведенного плана электропроводки. Это удобнее делать уже не в фотошопе, а в CorelDraw или другом векторном графическом редакторе, импортировав исходный растровый файл, а затем экспортировав готовый план обратно в растр. Не забудьте сохранить векторную заготовку! Планы, выполненные дилетантами, почти в 100% случаев возвращаются на доработку с замечаниями.
• В фотошопе разделите большое изображение в нужном масштабе на части размером в область печати вашего принтера, распечатайте и склейте в большой лист так, чтобы линии совпадали. Если чуть разъезжаются, можно дочертить от руки.

Примечания:

1. Если санузел отнесен далеко от кухни (как, например, в квартирах чешской планировки), то предусмотренную для него группу розеток, описанную далее, в разделе о кухне, следует разместить в смежной с ванной комнате.
2. Группы розеток в смежных комнатах желательно располагать точно одна против другой через стену. В таком случае, просверлив стену, можно обе группы запитать одной ветвью, сэкономив кабель и трубу.
3. В квартирах-«трамвайчиках» (анфиладная планировка) в дальней от счетчика комнате группы розеток, но не более двух, допустимо (на практике, не по ПУЭ) запитывать последовательно, одну от другой. В таком случае, если ближняя группа запитана сквозь стену из гостиной, экономится еще полветви.
4. Бра и другой местный свет также на практике допустимо запитывать от розеток или последовательно в пределах комнаты, если в ней есть еще и потолочный светильник.
5. Потолочные светильники должны быть запитаны каждый отдельной ветвью. Запитывать их друг через друга или от розеток недопустимо: цепи общего освещения считаются жизненно важными.
6. Ряды точечных светильников на потолке считаются и обозначаются на плане как люстра. Ветвь для них выводится в центр потолка, а разводка при монтаже делается как безопаснее и удобнее.

Готовые схему электропитания и план электропроводки в квартире нужно зарегистрировать и утвердить в энергослужбе. Проверка и процедура регистрации – бесплатны.

Важно: плану электропроводки следует уделить самое сугубое внимание. Оптимально, с толком составленный план по сравнению с халтурным экономит затраты вдвое и более.

ЭЛЕКТРООБОРУДОВАНИЕ КОМНАТ

Для составления плана электропитания со знанием дела нужно прежде всего определиться, сколько и каких точек подключения и стационарных потребителей будет в доме. Разумеется, в своем доме вы хозяин, и разработать единую методику составления плана для любых вариантов планировки невозможно. Но нижеследующие указания могут вам пригодиться.

ВАННАЯ

Электрооборудование ванной – крепкий орешек. С одной стороны, только высокая влажность делает помещение ванной особо опасным по степени поражения электротоком. Плюс к этому – забрызганный пол и обнаженный распаренный человек в горячей воде. Сопротивление его тела падает больше, чем у вдрызг пьяного: ток замыкания через тело может превышать 5 А (!), а это между безусловно смертельным ударом и обугливанием. Поражающее действие электротока зависит от времени воздействия, и при такой его силе времени срабатывания УЗО никак не достаточно, чтобы наверняка предотвратить беду.

С другой стороны – мощные электроустановки: стиральная машина, бойлер, с большим собственным током утечки, работающие при повышенной температуре и влажности. В таких условиях оголенные контакты под напряжением, хоть и под крышкой розетки, будут источником опасности электрошока.

ПУЭ допускают установку в ванной розеток через разделительный трансформатор или УЗО, но это решение вынужденное еще более, чем система TN–C в свое время. Об УЗО уже сказано, а что касается разделительного трансформатора, то этот пункт просто скопирован из раздела о промышленном электрооборудовании за неимением лучшего.

Установка разделительного трансформатора – задача технически достаточно сложная и предмет отдельного описания. Рекомендации наподобие – запихнуть РТР под подвесной потолок в ванной – плод если не невежества, то подспудного стремления к извращенному электросуициду. По букве ПТБ и ПУЭ в ванной может быть только потолочный светильник во влагозащищенном исполнении. Но по духу и сути тех же ПТБ и ПУЭ электроснабжение ванной можно организовать следующим образом:

• Электрошнуры бойлера и вентилятора заменить на длинные, чтобы их хватило, через отверстие в стене, до розеток на кухне или в смежной с санузлом комнате. Бойлер не снабжается штатным шнуром, а потеря гарантии на недорогой вентилятор – беда невелика, тем более что почти 100% гарантийного возврата вентиляторов сводятся к негарантийным случаям. Разумеется – шнуры трехжильные, с защитным проводником.
• Приобрести удлинитель без шнура, но с заземляющими контактами (евро), на три гнезда, с фигурными отверстиями сзади для подвески на стену, и снабдить его тоже трехжильным шнуром.
• Все три шнура через отверстие в стене в углу над плинтусом вывести в кухню, или смежную комнату, снабдить евровилками, и уложить в ПВХ короб: в углу и понизу он в глаза бросаться не будет.
• Вилка бойлера включается в розетку «на постоянно» – нигде ни в каких правилах не оговорено предельное время включения вилки в розетку. Также и вилка вентилятора, если он «интеллектуальный» и срабатывает по температуре и влажности.
• Удлинитель подвешивается в ванной на саморезы в дюбелях.
• Стиральная машина включается в удлинитель на постоянно. В остальные два гнезда можно включать световое обрамление зеркала и фен.
• Вилка удлинителя включается в розетку в смежной комнате по мере надобности.

Таким образом, в ванной не будет оголенных концов под напряжением постоянно, и при соблюдении элементарных мер предосторожности, опасность поражения электротоком будет сведена к нулю. А по ПУЭ и ПТБ удлинитель, хоть бы и со шнуром в коробе и повешенный на стену – всего лишь удлинитель, а не розетка.

ТУАЛЕТ

В туалет, как и в ванную, пойдет лишь одна осветительная ветвь для потолочного светильника. Светильники туалета и ванной можно запитать последовательно по одной ветви: электрики не придираются.

КУХНЯ

Для кухни, таким образом, понадобятся две ветви проводки: для ванной и для собственных нужд. Если санузел отнесен от кухни, то ветвь для ванной пойдет в смежную с ней комнату, но опишем мы ее здесь.

Сечение провода – 4 кв.мм и защитная автоматика для обеих ветвей одинаковы и описаны выше. Но точки подключения различаются: для собственной ветви кухни нужны не одна, как для ванной, а две тройных розетки. Постоянно в них будут включены посудомойка, электродуховка, кухонный комбайн и точечное освещение. Запитывать галогенки на исподе подвесного шкафа отдельной ветвью, как иногда рекомендуют, неэкономно и неправильно по ПУЭ.

Одна из оставшихся точек пойдет под кухонный вентилятор, а в другую на постоянно включается удлинитель, подвешенный, как в ванной, на стену или на шкаф. В него можно включать тостер, пылесос при уборке и пр. Холодильник включается в розетку дополнительной группы на противоположной стене.

Розетки ванной и основной группы желательно расположить за нижним кухонным шкафом вплотную под столешницей, но подальше от раковины. Если нижний шкаф с задней стенкой, выпилить в ней проем. Для прохода шнуров задние уголки столешниц обрезать – и не видно, и шнуры свободно проходят.

Осветительная ветвь в кухню – такая же, как и везде.

ПРИХОЖАЯ И КОРИДОР

Сюда нужны две ветви: для розетки и для света. Если коридор длинный, и в нем нужны две точки освещения, то ближнюю к розетке выполняют в виде бра и запитывают от нее. А дальняя точка будет уже потолочным светильником, запитанным по своей ветви.

ДЕТСКАЯ

ПУЭ требует для детских учреждений расположения розеток и выключателей на высоте не менее 180 см от пола. Но это касается только учреждений, да и ребенок вырастет, а комната останется за ним.

Если же чадо любимое с нежного возраста проявляет повышенный интерес к технике, розетку в детской нужно поставить с защитным диском. От розетки с запираемой на ключ крышкой мелкая индивидуальность может надуться и подавить в себе склонности, которые, возможно, в дальнейшем станут залогом жизненного успеха.

ЖИЛЫЕ КОМНАТЫ

Не вдаваясь в тонкости топологии, скажем сразу: для запитки потолочных светильников и двух групп розеток в жилых комнатах достаточно 2N+1 ветвей, где N – количество комнат. Поясним на примере трехкомнатной квартиры:

1. Гостиная – 1 ветвь основной розеточной группы, 1 – дополнительной, 1 – осветительная.
2. Спальня – 1 ветвь основной группы, 1 осветительная. Дополнительная группа запитана сквозь стену от дополнительной группы гостиной.
3. Детская – 1 ветвь основной группы, 1 осветительная. Дополнительная группа запитана сквозь стену от дополнительной группы спальни.
4. От спальни или детской, смотря по планировке, запитывается сквозь стену дополнительная группа кухни.

Всего же на 2-3 комнатную квартиру понадобится 12-15 ветвей, включая кондиционер. Ветвь для кондиционера должна оканчиваться розеткой, хотя он – стационарное устройство. По двум причинам: для безопасности и удобства обслуживания, и потому, что сплит снабжен штатным литым шнуром, обрезав который, теряем гарантию.

НА КАКОЙ ВЫСОТЕ БУДУТ РОЗЕТКИ?

Оптимальная высота расположения розеток – 25-35 см от пола. Тянуться к ним достаточно удобно, в глаза не бросаются, мебели не мешают. Исключение – розетка кондиционера. Ее располагают повыше, чтобы его шнур дотягивался и не болтался на виду. Излишек шнура можно свернуть в бухту и засунуть на корпус настенного блока сверху; высота же размещения розеток нигде и никак не регламентирована.

Не старайтесь «оброзетиться» сверх меры – это только снизит надежность проводки. Две группы, по одной двойной в каждой, вполне достаточно. На крайний случай – в одно посадочное место помещается тройная розетка, но такая не может быть встроенной.

ИНСТРУМЕНТ И МАТЕРИАЛЫ

Инструмент для замены электропроводки вам понадобится следующий:

• Перфоратор с буром по бетону 16-20 мм, корончатым сверлом 90-100 мм, долотом по бетону 25-30 мм и набором сверл, тоже по бетону.
• Болгарка с кругом по камню.
• Паяльник на 40-60 Вт.
• Индикатор-фазоуказатель.
• Тестер-мультиметр.
• Пассатижи, отвертки и бокорезы с изолированными рукоятками.
• Фонарик.
• Монтажный нож.
• Строительный уровень и шнур для отбивки маршрута штробов.
• Шпатель для замазки алебастром.
• Переносная электролампа.

О материалах следует поговорить особо.

КЛЕММНИКИ

Описываемый способ замены электропроводки исключает ее скрутки и спайки по длине, и проводка получается абсолютно стойкой к замоканию. Все соединения будут выполнены во вводном щитке (ВЩ) на клеммниках и в конечных точках. Клеммники продаются секциями по 10 контактов (5 пар). Вам понадобится 3-4 секции; лучше сразу взять три, а прикупить никогда не поздно.

При покупке обратите внимание на материал корпуса – полиэтилен плох, любой другой подойдет. А самое главное – в отверстия для проводов должно входить по два провода диаметром 2,5 мм. Лучше сразу взять клеммники с прямоугольными отверстиями, в которых провода зажимаются не непосредственно винтом, а специальной пластинкой.

ПОДРОЗЕТНИКИ

Монтажные коробки под розетки и выключатели (подрозетники) могут быть любыми, но обязательно снаружи должны иметь выступы, чтобы держались в алебастре.

МАРКА КАБЕЛЯ

«Крутой» и дорогой кабель NYM вовсе не так уж крут: его по ТУ производителя нельзя прокладывать в сыром бетоне (а где гарантия, что стены всегда будут сухими?) и на улице. Поэтому, на выбор – отечественные кабели ВВГ или ПУНП. Первый дороже, но его изоляция надежнее. Но и на квартирную проводку, проложенную ПУНП, нареканий не обнаруживается.

Все эти кабели – с одножильными проводами, и это один из способов экономии при замене проводки: многожильные гораздо дороже, а в стене ненадежны. Если прокладку проводки будут делать работники по найму, то вас они про себя помянут: кабели жесткие, особенно ПУНП. Но вам-то оно карман не тянет. А если вы не обидчивы и не лишены чувства юмора, то можно и послушать: хорошие электрики ругаются виртуозно, не хуже авиамехаников.

СТАРАЯ ТРУБА ИЛИ НОВЫЙ ГОФР?

Старые кабельные трубы вместе с проводами лучше выдрать безо всякой жалости: просветы труб не рассчитаны на кабель с двойной изоляцией, часто забиты, сгибы – сплюснутые и сморщенные. Лучше сдайте их и старые провода после замены на металлолом: при теперешних ценах на вторичный металл это окупит, частично или полностью, затраты на гофрошланг под кабели.

Гофр лучше брать металлический: в случае аварии ПВХ, разлагаясь в стене без доступа воздуха, выделит ядовитые газы. А заземлив металлогофры, вы еще и получите экранированную проводку, которая имеет массу достоинств и ни одного недостатка.

ВВОДНЫЙ ЩИТ

ВЩ будет расположен на месте старой дозы. Его нужно брать подходящего размера: в нем должны будут поместиться 4 автомата, 4 УЗО, 4 клеммника и все концы проводов. В монтажные проемы ВЩ должны будут войти концы всех гофрошлангов.

Из прочих материалов вам понадобится изолента х/б (матерчатая), немного токопроводящей пасты да алебастр.

ПРИСТУПАЕМ К ЗАМЕНЕ

РЕМОНТНАЯ ВРЕМЯНКА

Прежде всего нужно обеспечить электропитанием инструмент на время ремонта. Для этого заранее на дощечку или кусок прочного пластика прикрепляем двойную или тройную розетку и автомат на 16 А с куском кабеля 4 кв.мм. Также запасаемся длинным, чтобы хватило во все комнаты, удлинителем.

Затем обесточиваем квартиру, вывернув пробки или выключив квартирный автомат, обдалбливаем вручную дозу возле счетчика, снимаем ее и выводим наружу провода от счетчика. К ним на плотной скрутке подключаем времянку (скрутка на время ремонта допустима), тщательно изолируем стыки, и прикрепляем времянку к стене. Запитываем квартиру и приступаем к работе.

Примечание: для этой работы лучше нанять ДЭЗовского электрика, либо работать крайне осторожно – не касаться проводов частями тела и одежды, инструмент держать только за изолированные части не ниже ограничительного выступа. И весьма желательно предварительно ознакомиться с ПТБ и ПУЭ. Помните: на обесточенном проводе в любой момент может появиться напряжение! Тех электриков, которые так и не смогли или не захотели это понять, с нами уже нет.

ШТРОБЛЕНИЕ И ПОДРОЗЕТНИКИ

Штробы должны быть прямыми, горизонтальными или вертикальными. Наклонные и кривые штробы ведут к аварийности и травматизму. Горизонтальные штробы ведут в полуметре под потолком.

Штробить и бурить стены нужно с козел или со стремянки с боковыми упорами, какими пользуются рекламщики-наружники. Обычная стремянка от бокового усилия может опрокинуться, и вы грохнетесь вниз с тяжелым быстро вращающимся инструментом в руках.

Границы штробы проводят сначала болгаркой на глубину в диаметр гофра и на ширину долота перфоратора, затем долотом выбивают канавку. Внутри углов болгаркой делают косой рез, и долотом выбивают лунку, чтобы изгиб гофра был плавным.

Лунки для подрозетников в кирпичных стенах выбирают коронкой; в бетонных – долотом. Коронка, попав на арматурину, тут же вся осыпается, а стоит недешево. Выемку под ВЩ у счетчика также выбивают долотом.

Примечание: не выбирайте под выключатели двойную штробу. Куда проще купить гофр, в который войдет два кабеля.

Штробление – работа очень шумная, пыльная и грязная. Поэтому ее время нужно согласовать с соседями. Лучше всего – на первую половину буднего дня, когда взрослые на работе, а мамы с маленькими детьми гуляют.

Читайте подробнее о штроблении стен под электропроводку и её технике.

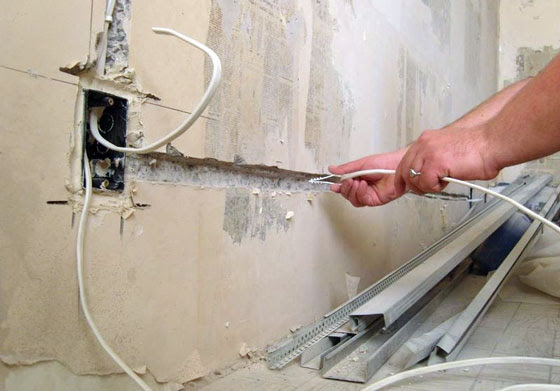

ПРОКЛАДКА ПРОВОДОВ

Отмеряем нужные куски кабеля и гофра. Кабель в гофр затягиваем на полу. Затем в лунки на алебастровой подушке ставим подрозетники. Потом укладываем гофр к кабелем в штробы; концы проводов заводим в подрозетники. Наконец, подрозетники домазываем алебастром до уровня стены, а штробы с гофором подмазываем кусочками примерно через полметра.

Примечание: если выключатели однополюсные, то концы нуля (синий провод) сразу же скручиваем, пропаиваем и изолируем тремя слоями изоленты с заходом нижнего слоя на провод на 15-20 мм и перехлестом слоев в 50%.

В завершение укладки проводов заводим вводные концы гофров в ВЩ, смазываем проводящей пастой, схватываем жестяным хомутом на винте, а винт обрезком провода PE соединяем с заземлительной клеммой ВЩ. Прикладываем ВЩ на место, размечаем крепежные отверстия, сверлим их, вгоняем дюбели.

Обесточиваем квартиру, отключаем времянку. На весу вводим в ВЩ провода от счетчика и квартирный PE; присоединяем PE к корпусу ВЩ. Ставим ВЩ на место, крепим. Провода от счетчика тщательно изолируем, укладываем в корпус ВЩ. Пришла пора штукатурить; квартира обесточена.

О РАСЦВЕТКЕ ПРОВОДОВ

Ноль (нейтраль, N) всегда обозначен синим или голубым цветом, защитный провод PE – желтый с продольнойзеленой полосой. Фазные провода могут быть белыми, красными, черными, коричневыми. Соединять между собой можно только одноцветные провода. Переход фазы на ноль, фазы на фазу и включение выключателя в разрыв нуля недопустимы.

ШТУКАТУРНАЯ ИНТЕРМЕДИЯ

Теперь пришло время штукатуров, маляров и поклейщиков обоев. Или ваше, в новой ипостаси. Но сначала нужно в подрозетники набить поролона, бумаги или тряпок вровень со стеной, а ВЩ закрыть куском пластиковой пленки, подоткнув ее под края его обрамления. Счетчик также закрываем пленкой, но следите, чтобы не сорвать пломбу – хлопот с энергослужбой потом не оберешься. Если пломба все же повреждена, нужно немедленно сообщить энергетикам.

ЗАВЕРШЕНИЕ

После штукатурно-малярных и обойных работ подрозетники и ВЩ окажутся затертыми и заклеенными, но их легко будет нащупать и вырезать обои по контуру. Вычистив из подрозетников остатки штукатурки, устанавливаем розетки, выключатели, светильники, бойлер.

Примечание: в розетках принято провода подключать так, чтобы ноль был ближе к окну.

Затем на клеммниках в ВЩ собираем схему электропитания, но ввод от счетчика пока не подключаем. КАЖДУЮ ВЕТВЬ ПЕРЕД ВВОДОМ В КЛЕММНИК НУЖНО ПРОВЕРИТЬ ТЕСТЕРОМ НА КОРОТКОЕ ЗАМЫКАНИЕ! Теперь на короткое время запитываем квартиру, находим индикатором фазу и ноль, идущие от счетчика.

Снимаем питание, разводим отрезками провода соответствующих цветов фазу и ноль по клеммникам. ЕЩЕ РАЗ ПРОВЕРЯЕМ НА КЗ при включенных автоматах, выключаем главный автомат, запитываем квартиру, включаем главный автомат. Не «бабахнуло»? Проверяем свет, напряжение в розетках и продолжаем ремонт.

А МОЖНО БЕЗ БУМАГ ОБОЙТИСЬ?

Как видим, добрая доля работ по замене электропроводки падает на дела бумажные. Но любой рукастый мужик испытывает не всегда оправданное, но стойкое отвращение к бумажной волоките. Так нельзя ли без бумаг обойтись?

Нет, нельзя. У электриков глаз наметанный. Первый же контроль показаний счетчика – и своим будет доложено, а там жди визита инспектора. Его же итог – большой штраф и узаконивание работ по факту, что ничуть не дешевле.

ЗАМЕНА ПРОВОДКИ В ДЕРЕВЯННОМ ДОМЕ

Проводка в деревянном доме – тема отдельная. Можно лишь отметить, что рекомендации прокладывать гофр с кабелем прямо по стенам полностью несостоятельны: открытая проводка давным-давно запрещена во всем мире.

Что можно посоветовать, если дом старый и нет кабельных каналов? Прикрыть кабельные шланги деревянными коробами. Будет ли это декоративная имитация балок и нервюр, или простая планка в углу – дело ваше, но у энергетиков с определенным скрипом пройдет.

Постскриптум

Замена электропроводки – едва ли не самая сложная задача для домашнего мастера. Браться за нее стоит лишь если вы сумели самостоятельно разработать схему электропитания, план проводки и оформить их должным образом. В противном случае лучше нанять специалистов: самодеятельность обойдется себе дороже, и, скорее всего, не только и не столько деньгами.
